📘Fundamentos, Aplicaciones y Buenas Prácticas para la Ingeniería Moderna

🧩 1. Introducción al Método de los Elementos Finitos

El Análisis por Elementos Finitos (FEA) es una técnica numérica que permite predecir el comportamiento físico de estructuras, componentes y sistemas bajo condiciones reales de operación.
Su poder radica en la capacidad de dividir un problema complejo en pequeñas partes manejables, llamadas elementos finitos, que al ensamblarse representan el comportamiento global.

Hoy, el FEA es indispensable en ingeniería mecánica, civil, aeroespacial, energía, petróleo y gas, manufactura, biomédica y más.
Permite reducir prototipos, optimizar diseños, mejorar la seguridad y acelerar la innovación.

🧠 2. Fundamentos Matemáticos y Conceptuales

2.1. El principio de discretización

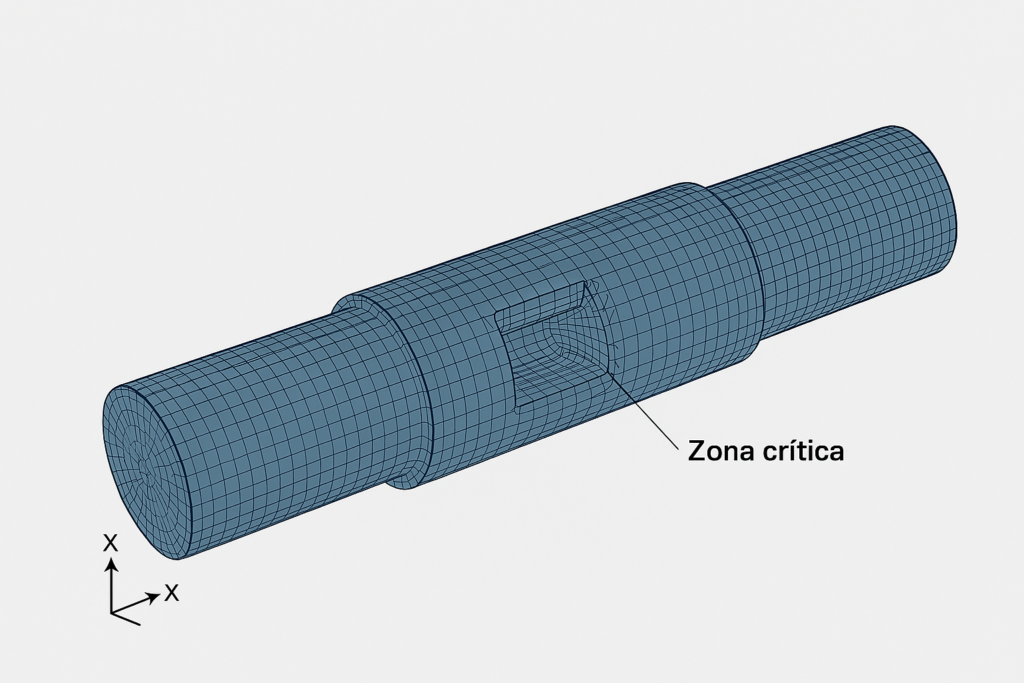

Un dominio continuo (una viga, un tanque, un ala, un rodamiento) se divide en una malla de elementos conectados por nodos.
Cada elemento tiene ecuaciones que describen su comportamiento físico.

2.2. Formulación general

El FEA se basa en:

• Ecuaciones de equilibrio
• Principio de energía mínima
• Métodos variacionales
• Interpolación mediante funciones de forma

El resultado es un sistema matricial del tipo:

[ [K]{u} = {F} ]

donde:

• ([K]) = matriz de rigidez global
• ({u}) = desplazamientos nodales
• ({F}) = cargas aplicadas

2.3. Tipos de elementos

• 1D: barras, vigas, resortes
• 2D: triángulos, cuadriláteros (membranas, placas, cascarones)
• 3D: tetraedros, hexaedros, prismas
• Especiales: térmicos, de fluido, electromagnéticos, de contacto, no lineales

🛠️ 3. Proceso General del Análisis FEA

3.1. Definición del problema

• Objetivo del análisis
• Geometría
• Materiales
• Condiciones de operación
• Criterios de aceptación

3.2. Preparación del modelo

• Simplificación geométrica
• Selección del tipo de elemento
• Definición de contactos, uniones, apoyos y restricciones

3.3. Generación de la malla

• Tamaño del elemento
• Calidad (aspect ratio, skewness, warpage)
• Refinamientos locales

3.4. Aplicación de cargas y condiciones de frontera

• Fuerzas, presiones, momentos
• Temperaturas, gradientes térmicos
• Vibraciones, impactos
• Restricciones cinemáticas

3.5. Solución

• Lineal vs no lineal
• Estática vs dinámica
• Térmica, estructural, multifísica

3.6. Post-proceso

• Tensiones (von Mises, principal, cortante)

• Deformaciones
• Factores de seguridad
• Modos de vibración
• Mapas térmicos
• Revisión de singularidades y artefactos numéricos

🧪 4. Tipos de Análisis FEA

4.1. Análisis estructural estático

Evalúa tensiones y deformaciones bajo cargas constantes.

4.2. Análisis dinámico

• Respuesta modal
• Respuesta transitoria
• Fatiga y vibración
• Impacto y choque

4.3. Análisis térmico

• Conducción
• Convección
• Radiación
• Transitorio o estacionario

4.4. Análisis multifísico

• Termoestructural
• Electromecánico
• Fluido-estructura (FSI)
• Acústica

4.5. Análisis de contacto

• Fricción
• Deslizamiento
• Separación
• No linealidad geométrica y material

🏭 5. Aplicaciones Industriales

5.1. Industria energética

• Recipientes a presión
• Tuberías sometidas a vibración inducida por flujo
• Intercambiadores de calor
• Evaluación de creep y fatiga térmica

5.2. Petróleo y gas

• Integridad de ductos
• Análisis de colapso en pozos
• Estructuras offshore

5.3. Manufactura y diseño mecánico

• Optimización topológica
• Diseño de componentes livianos
• Análisis de engranajes, ejes, rodamientos

5.4. Aeroespacial

• Alas, fuselajes, paneles sándwich
• Análisis térmico en reingreso
• Vibraciones y flutter

5.5. Infraestructura y civil

• Puentes
• Túneles
• Análisis sísmico

⚠️ 6. Errores Comunes y Buenas Prácticas

6.1. Errores frecuentes

• Mallas demasiado gruesas o demasiado finas
• Condiciones de frontera irreales
• Interpretación incorrecta de tensiones en bordes
• Uso inapropiado de elementos tetraédricos
• Ignorar no linealidades importantes

6.2. Buenas prácticas

• Validar con casos simples
• Realizar estudios de convergencia
• Revisar la calidad de la malla
• Documentar supuestos
• Comparar con datos experimentales cuando sea posible

📊 7. Integración del FEA en la Confiabilidad Operacional

El FEA no es solo una herramienta de diseño; es un componente clave en:

• Análisis de causa raíz (RCA)
• Evaluación de integridad mecánica (MI)
• Gestión de activos (ISO 55000)
• Análisis de riesgo (HAZOP, LOPA)
• Mantenimiento predictivo y prescriptivo

Permite anticipar fallas, optimizar intervenciones y aumentar la disponibilidad de los activos.

🚀 8. Tendencias Modernas

• Simulación en la nube
• Gemelos digitales
• Integración con IA para optimización
• Simulación en tiempo real
• Materiales avanzados (composites, metamateriales)

🎯 9. Conclusión

El Análisis por Elementos Finitos es una herramienta esencial para la ingeniería moderna.
Su correcta aplicación permite diseñar sistemas más seguros, eficientes y confiables.
En un mundo donde la complejidad aumenta, el FEA se convierte en un aliado estratégico para la toma de decisiones técnicas y de negocio.
